Опис

Чавуна каналізація вже давно зарекомендувала себе як найбільш надійна для виробництва елементів внутрішньої каналізації.

– Відсутність розтрубів,

– Система монтується просто та швидко

– Герметичність забезпечують надійні сполучні хомути.

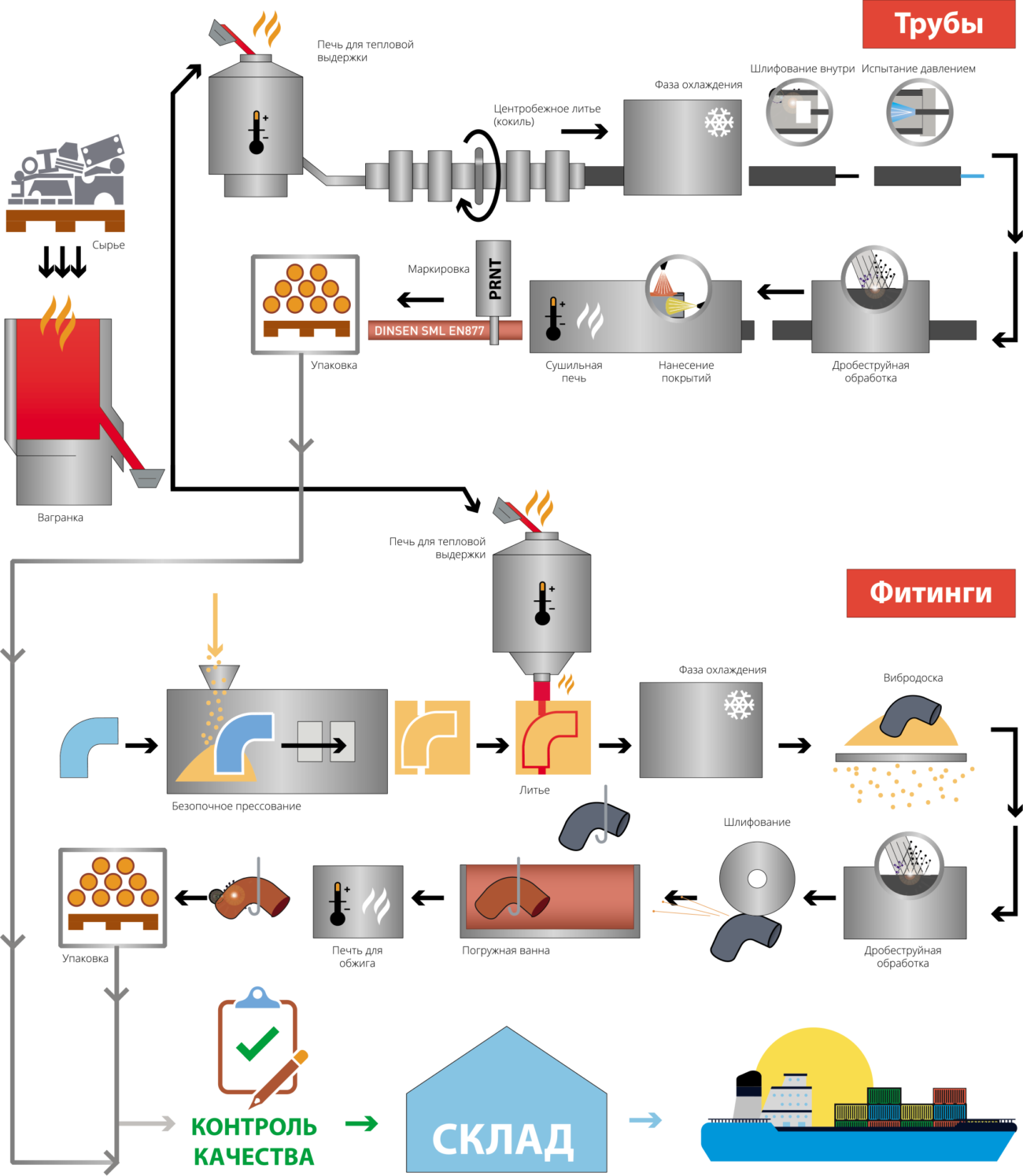

– Труби важать значно менше завдяки вдосконаленій технології виробництва – методу відцентрового лиття.

– Монтаж ЧУГУННОЇ БЕЗРОСТРУБНОЇ КАНАЛІЗАЦІЇ стик у стик дозволяє розібрати, у разі потреби, частину системи без порушення цілісності всієї конструкції трубопроводу

До достоїнств ЧАВУННОЇ БЕЗРОСТРУБНОЇ КАНАЛІЗАЦІЇпродукції слід віднести і те, що чавунні SML труби для каналізації відрізняються низьким коефіцієнтом теплового лінійного розширення, який становить всього 0,0105 мм/м °С, що полегшує процес .

Коефіцієнт теплового лінійного розширення труб практично збігаються з тим самим значенням у бетону. Захисні властивості труб забезпечуються в особливими властивостями зовнішнього покриття з акрилової ґрунтовки (товщина 40 мкм). Воно надає всій системі високий ступінь захищеності від впливу зовнішнього середовища. Зсередини чавунна каналізація SML труба покрита епоксидним полімерним складом (товщина більше 120 мкм). Технологія, що застосовується, забезпечує мінімальне утворення відкладень на внутрішніх стінках деталей і, як наслідок, мінімальне звуження діаметра трубопроводу, що зберігає високу пропускну здатність всієї системи. Всі каналізаційні SML труби і фітинги однаково добре протистоять корозії внутрішніх стінок, а також механічним пошкодженням завдяки епоксидному внутрішньому покриттю. мають бути достатньо закріплені у всіх місцях зміни напряму та відгалуженнях. Спускний трубопровід (стояки) необхідно закріплювати з максимальним інтервалом 2 м. У будівлях висотністю від 5 поверхів стояки DN 100 необхідно фіксувати від осідання за допомогою опори стояка. Крім того, в будинках більшої поверховості необхідно вбудовувати на кожному п’ятому поверсі опору стояка. Труби SML розрізаються споживачами відповідно до бажаної довгої. Труби та фітинги з’єднуватимуться відповідними хомутами.

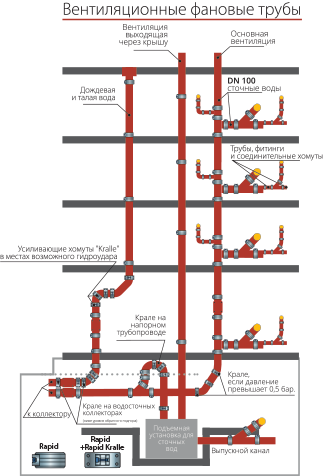

Трубопроводи для стічних вод засновані за принципом безнапірних. Однак це не виключає, що за певних експлуатаційних станів можливе виникнення тиску в трубопроводах. Тому трубопроводи для стічних вод і вентиляційні трубопроводи повинні витримувати тиск і зберігати постійну герметичність при внутрішньому та зовнішньому надлишковому тиску в межах від 0 до 0,5 bar за можливої взаємодії між трубопроводом та його зовнішніми умовами.

Для того що б витримати цей тиск, частини трубопроводу повинні бути з’єднані, встановлені та закріплені осьовим силовим замиканням. DN 50 Слід звернути увагу на те, що в трубопроводах для стічних вод може виникнути більш високий внутрішній тиск, ніж 0,5 bar, наприклад: Колектори дощової каналізації

Трубопроводи в зонах зворотного підпору
Сточних трубопроводах, що пролягають більш ніж через одну основу, без подальшого випуску
Напірних трубопроводів з перекачування стічних вод

Трубопроводи зі з’єднаннями без осьового силового замикання, в яких планомірно виникає або виникнути в експлуатаційному стані внутрішній тиск, необхідно закріпити, перш за все, при змінах напряму за допомогою відповідних кріплень проти зсуву осі. Необхідне осьове силове замикання досягається в трубах SML та фітингах SML за допомогою зміцнення з’єднань додатковими манжетами (крале) (внутрішній тиск 10 bar).

“Konfix” це гумова манжета з гуми EPDM у комплекті з черв’ячним хомутом. Використовується, коли необхідно перейти з чавунної труби на трубу з іншого матеріалу, наприклад пластикову. З одного боку, «Konfix» має отвір для приєднання чавунної труби, хомут черв’ячний використовується для надійного кріплення і запобігає втрати манжети. Манжета виготовлена у формі ковпачка і може використовуватися як заглушка.

Для приєднання труби з іншого матеріалу необхідно потягнути акуратно за спеціальний виступ за допомогою кліщів. Використання ножів та інших гострих

предметів не рекомендується, оскільки це може призвести до непридатності манжети. Потім, із застосуванням мастила необхідно вставити трубу з іншого матеріалу в утворені отвір. Таким чином здійснюється з’єднання пластикової труби з чавунною. Хомут сполучний «Rapid» це найпопулярніший хомут з’єднання між собою чавунних труб без розтрубної каналізації SML. З’єднувальний хомут «Rapid» складається з сполучного кільця з хромованадієвої сталі та ущільнювальної манжети.

Рекомендується для роботи з тиском до 0,5 bar (DN 40-200) та до 0,3 bar (DN 250-300). «Rapid-Kralle» – обтискна манжета із зубастим захопленням для захисту з’єднання каналізаційних труб системи SML від усунення з високим розтягуючим навантаженням. Через малий зазор може використовуватися тільки в поєднанні з хомутами «Rapid», на ділянках трубопроводів, де можливе виникнення надлишкового тиску, зливових та напірних системах каналізації та водовідведення. Чи не сумісний з іншими типами хомутів. Простий і надійний у застосуванні та монтажі. Слово «Kralle» німецькою мовою означає кіготь.

Горизонтальні трубопроводи з довжиною труб понад 2 м повинні закріплюватися двічі, причому максимальна відстань між двома хомутами для кріплення труб повинна становити максимально

2 м. Коротші труби повинні закріплюватися один або двічі в залежності від номінального внутрішнього діаметра. Загалом відстань перед та за кожним з’єднанням має бути не більше 0,75м та не менше 0,10м. Горизонтальні трубопроводи повинні бути укріплені достатньою мірою у всіх точках зміни напрямку та відводів.

Необхідні тримачі в точках опори, якщо укріплені на підвісних хомутах трубопроводи довші за 10м. Необхідно передбачати утримувачі в точках опори на кожні 10-15 м. Напірні трубопроводи, що прокладаються перед стіною або в канавках, кожні 2 метри супроводжуються хомутом.

Для висоти поверху 2,5 м передбачено 2 кріплення, у будь-якому випадку одне з них в безпосередній близькості від можливого відгалуження. Опорні секції стояків повинні приймати на себе вагу потоку стояка і встановлюватися в максимально можливо низькому положенні.

У напірних трубопроводах від DN100 у будинках, де понад 5 поверхів, повинні використовуватися опорні секції. Крім того, у вищих будинках через кожні 5 поверхів повинна монтуватися така опорна секція.
